Revit指定梁系统的梁方向的修改操作方式

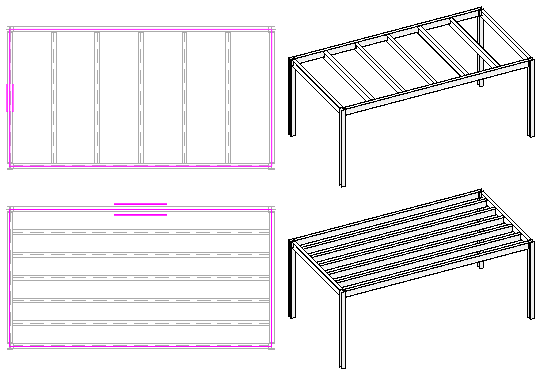

绘制梁系统边界时，可以在结构梁系统内指定梁方向。 梁系统内的全部梁都将平行于所选的边界线。

1. 选择梁系统。

2. 单击“修改 | 结构梁系统”选项卡 “模式”面板 （编辑边界）。

3. 单击“修改 | 结构梁系统”>“编辑边界”选项卡 “绘制”面板 （梁方向）。

4. 在功能区上的“绘制”面板上，选择下列工具之一：

   所选工具	操作
   （线）	绘制线或拾取模型线，以定义与绘制的边界线无关的梁方向。 因为此线除了可定义梁系统中梁的方向之外没有其他功能，所以无法用于闭合环。选择希望所有梁与之平行的绘制线。
   （拾取线）	选择希望所有梁与之平行的绘制线。
   （拾取支座）	选择希望所有梁与之平行的梁或结构墙。

   注： 不能使用平面视图中弯曲的梁和墙来定义梁系统的方向。
